日志分析工具

日志分析

日志分析工具介绍

tools/analysis_tools/analyze_logs.py 脚本绘制指定键值的变化曲线。

python tools/analysis_tools/analyze_logs.py plot_curve  \
    ${JSON_LOGS}  \
    [--keys ${KEYS}]  \
    [--title ${TITLE}]  \
    [--legend ${LEGEND}]  \
    [--backend ${BACKEND}]  \
    [--style ${STYLE}]  \
    [--out ${OUT_FILE}]  \
    [--window-size ${WINDOW_SIZE}]

所有参数的说明：

json_logs : 模型配置文件的路径（可同时传入多个，使用空格分开）。
--keys : 分析日志的关键字段，数量为 len(${JSON_LOGS}) * len(${KEYS}) 默认为 ‘loss’。
--title : 分析日志的图片名称，默认使用配置文件名，默认为空。
--legend : 图例的名称，其数目必须与相等len(${JSON_LOGS}) * len(${KEYS})。默认使用 "${JSON_LOG}-${KEYS}".
--backend : matplotlib 的绘图后端，默认由 matplotlib 自动选择。
--style : 绘图配色风格，默认为 whitegrid。
--out : 保存分析图片的路径，如不指定则不保存。
--window-size: 可视化窗口大小，如果没有指定，默认为 '12*7'。如果需要指定，需按照格式 'W*H'。

The `--style` option depends on `seaborn` package, please install it before setting it.

如何或绘制损失/精度曲线

我们将给出一些示例，来展示如何使用 tools/analysis_tools/analyze_logs.py脚本绘制精度曲线的损失曲线

绘制某日志文件对应的损失曲线图

python tools/analysis_tools/analyze_logs.py plot_curve your_log_json --keys loss --legend loss

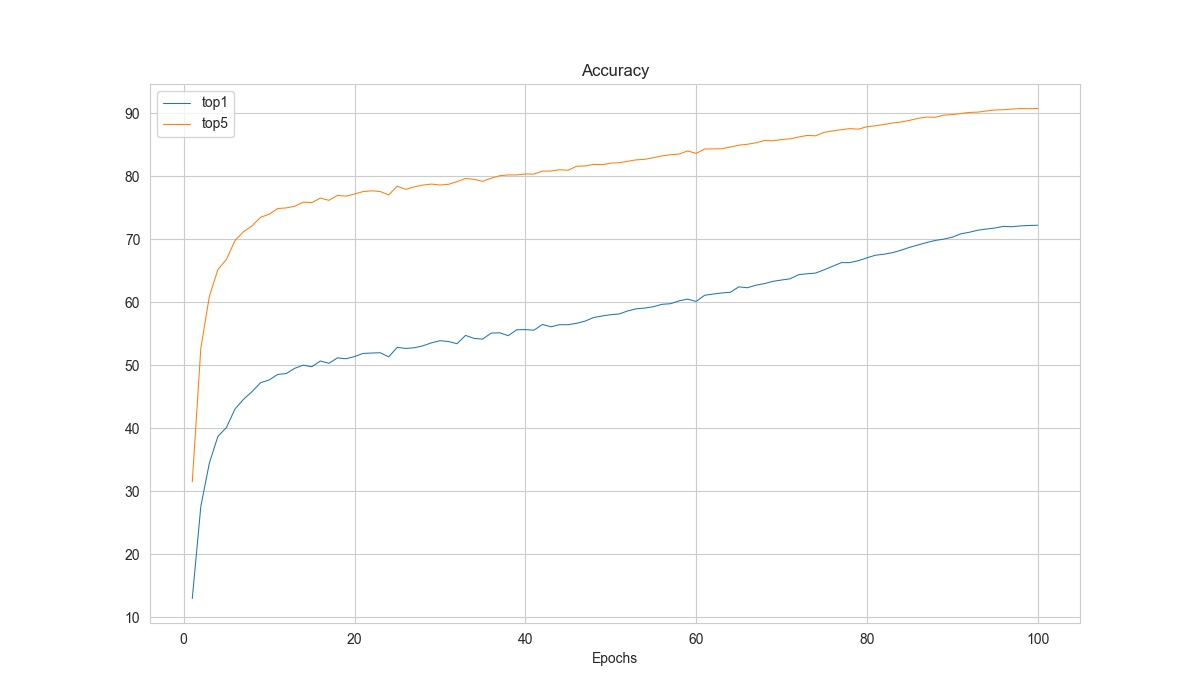

绘制某日志文件对应的 top-1 和 top-5 准确率曲线图，并将曲线图导出为 results.jpg 文件。

python tools/analysis_tools/analyze_logs.py plot_curve your_log_json --keys accuracy/top1 accuracy/top5  --legend top1 top5 --out results.jpg

在同一图像内绘制两份日志文件对应的 top-1 准确率曲线图。

python tools/analysis_tools/analyze_logs.py plot_curve log1.json log2.json --keys accuracy/top1 --legend exp1 exp2

如何统计训练时间

tools/analysis_tools/analyze_logs.py 也可以根据日志文件统计训练耗时。

python tools/analysis_tools/analyze_logs.py cal_train_time \
    ${JSON_LOGS}
    [--include-outliers]

所有参数的说明：

json_logs：模型配置文件的路径（可同时传入多个，使用空格分开）。
--include-outliers：如果指定，将不会排除每个轮次中第一个时间记录（有时第一轮迭代会耗时较长）。

示例：

python tools/analysis_tools/analyze_logs.py cal_train_time work_dirs/your_exp/20230206_181002/vis_data/scalars.json

预计输出结果如下所示：

-----Analyze train time of work_dirs/your_exp/20230206_181002/vis_data/scalars.json-----
slowest epoch 68, average time is 0.3818
fastest epoch 1, average time is 0.3694
time std over epochs is 0.0020
average iter time: 0.3777 s/iter

结果分析

利用 tools/test.py 的--out，我们可以将所有的样本的推理结果保存到输出文件中。利用这一文件，我们可以进行进一步的分析。

如何进行离线度量评估

我们提供了 tools/analysis_tools/eval_metric.py 脚本，使用户能够根据预测文件评估模型。

python tools/analysis_tools/eval_metric.py \
      ${RESULT} \
      [--metric ${METRIC_OPTIONS} ...]

所有参数说明：

result：tools/test.py 输出的结果文件。
--metric：用于评估结果的指标，请至少指定一个指标，并且你可以通过指定多个 --metric 来同时计算多个指标。

请参考评估文档选择可用的评估指标和对应的选项。

在 `tools/test.py` 中，我们支持使用 `--out-item` 选项来选择保存何种结果至输出文件。
请确保没有额外指定 `--out-item`，或指定了 `--out-item=pred`。

示例:

# 获取结果文件
python tools/test.py configs/resnet/resnet18_8xb16_cifar10.py \
    https://download.openmmlab.com/mmclassification/v0/resnet/resnet18_b16x8_cifar10_20210528-bd6371c8.pth \
    --out results.pkl

# 计算 top-1 和 top-5 准确率
python tools/analysis_tools/eval_metric.py results.pkl --metric type=Accuracy topk=1,5

# 计算总体准确率，各个类别上的精确度、召回率、F1-score
python tools/analysis_tools/eval_metric.py results.pkl --metric type=Accuracy \
    --metric type=SingleLabelMetric items=precision,recall,f1-score average=None

如何绘制测试结果的混淆矩阵

我们提供 tools/analysis_tools/confusion_matrix.py，帮助用户能够从测试输出文件中绘制混淆矩阵。

python tools/analysis_tools/confusion_matrix.py \
      ${CONFIG} \
      ${RESULT} \
      [--out ${OUT}] \
      [--show] \
      [--show-path ${SHOW_PATH}] \
      [--include-values] \
      [--cmap] \
      [--cfg-options ${CFG_OPTIONS} ...] \

所有参数说明：

config：配置文件的路径。
result：tools/test.py的输出结果文件，或是模型权重文件。
--out：将混淆矩阵保存到指定路径下的 pickle 文件中。
--show：是否可视化混淆矩阵图。
--show-path：将可视化混淆矩阵图保存到指定路径下。
--include-values：是否在可视化混淆矩阵图中显示具体值。
--cmap：用以可视化混淆矩阵的颜色配置。
--cfg-options：额外的配置选项，会被合入配置文件，参考学习配置文件。

在 `tools/test.py` 中，我们支持使用 `--out-item` 选项来选择保存何种结果至输出文件。
请确保没有额外指定 `--out-item`，或指定了 `--out-item=pred`。

Examples:

# 获取结果文件
python tools/test.py configs/resnet/resnet18_8xb16_cifar10.py \
    https://download.openmmlab.com/mmclassification/v0/resnet/resnet18_b16x8_cifar10_20210528-bd6371c8.pth \
    --out results.pkl

# 将混淆矩阵计算结果保存至 cm.pkl 中
python tools/analysis_tools/confusion_matrix.py configs/resnet/resnet18_8xb16_cifar10.py results.pkl --out cm.pkl

# 可视化混淆矩阵图，并在图形窗口显示
python tools/analysis_tools/confusion_matrix.py configs/resnet/resnet18_8xb16_cifar10.py results.pkl --show

如何将预测结果可视化

我们可以使用脚本 tools/analysis_tools/analyze_results.py 来保存预测成功或失败时得分最高的图像。

python tools/analysis_tools/analyze_results.py \
      ${CONFIG} \
      ${RESULT} \
      [--out-dir ${OUT_DIR}] \
      [--topk ${TOPK}] \
      [--rescale-factor ${RESCALE_FACTOR}] \
      [--cfg-options ${CFG_OPTIONS}]

所有参数说明：:

config：配置文件的路径。
result：tools/test.py的输出结果文件。
--out_dir：保存结果分析的文件夹路径。
--topk：分别保存多少张预测成功/失败的图像。如果不指定，默认为 20。
--rescale-factor：图像的缩放系数，如果样本图像过大或过小时可以使用（过小的图像可能导致结果标签非常模糊）。
--cfg-options：额外的配置选项，会被合入配置文件，参考学习配置文件。

在 `tools/test.py` 中，我们支持使用 `--out-item` 选项来选择保存何种结果至输出文件。
请确保没有额外指定 `--out-item`，或指定了 `--out-item=pred`。

示例:

# 获取预测结果文件
python tools/test.py configs/resnet/resnet18_8xb16_cifar10.py \
    https://download.openmmlab.com/mmclassification/v0/resnet/resnet18_b16x8_cifar10_20210528-bd6371c8.pth \
    --out results.pkl

# 保存预测成功/失败的图像中，得分最高的前 10 张，并在可视化时将输出图像放大 10 倍。
python tools/analysis_tools/analyze_results.py \
       configs/resnet/resnet18_8xb16_cifar10.py \
       results.pkl \
       --out-dir output \
       --topk 10 \
       --rescale-factor 10
